PENGERTIAN TRANSISTOR

Asalammualaikum WR.Wb.

selamat berkunjung kembali di blog saya Mardianto :)

kali ini saya akan memberikan penjelasan tentang Transisitor

>>>>>ok langsung saja<<<<<<



PENGERTIAN TRANSISTOR

Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.

Pengertian secara umum Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Pada umumnya, transistor memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya.Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya..

Jenis-Jenis TRANSISTOR

Jenis-Jenis Transistor ada beberapa macam dan bagi orang-orang yang berkecimpung dalam dunia elektronika mungkin tidak asing lagi ketika mendengar kata transistor. Tapi bagi orang-orang non-elektro mungkin akan terasa asing dengan istilah transistor. Transistor dalam pengertian yang sangat sederhana adalah seperti kran air. Transistor ini adalah sebuah alat semikonduktor yang bisa digunakan sebagai penguat, sebagai sirkuit penyambung maupun pemutus, menstabilkan tegangan dan lain sebagainya. Jenis transistor pada umumnya terbagi hanya menjadi dua jenis saja yaitu jenis transistor bipolar atau dua kutub dan transistor efek medan atau juga dikenal sebagai Field Effect Transistor (FET). Tiap-tiap dari jenis transistor ini dibagi lagi menjadi bagian yang lebih kecil sebagaimana yang akan dijelaskan pada paragraf berikutnya.

Transistor yang pertama adalah transistor bipolar atau dwi kutub. Transistor bipolar termasuk salah satu dari jenis-jenis transistor yang paling banyak digunakan dalam suatu rangkaian elektronika. Sedangkan pengertian dari transistor bipolar itu sendiri adalah transistor yang memiliki dua buah persambungan kutub. Sedangkan jenis transistor bipolar dibagi lagi menjadi tiga bagian lapisan material semikonduktor yang kemudian membedakan transistor bipolar kedalam dua jenis yaitu transistor P-N-P (Positif-Negatif-Positif) dan transistor N-P-N (Negatif-Positif-Negatif). Masing-masing kaki dari jenis transistor ini mempunyai nama seperti B yang berarti Basis, K yang berarti Kolektor serta E yang berarti Emiter. Sedangkan untuk fungsi transistor bipolar adalah sebagai regulator arus listrik.

Simbol Transistor dari Berbagai Tipe

	PNP		P-channel
	NPN		N-channel
BJT		JFET



Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:

• Materi semikonduktor: Germanium, Silikon, Gallium Arsenide
• Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
• Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET, HEMT, SCR serta pengembangan dari transistor yaitu IC (Integrated Circuit) dan lain-lain.
• Polaritas: NPN atau N-channel, PNP atau P-channel
• Maximum kapasitas daya: Low Power, Medium Power, High Power
• Maximum frekuensi kerja: Low, Medium, atau High Frequency, RF transistor, Microwave, dan lain-lain

Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain

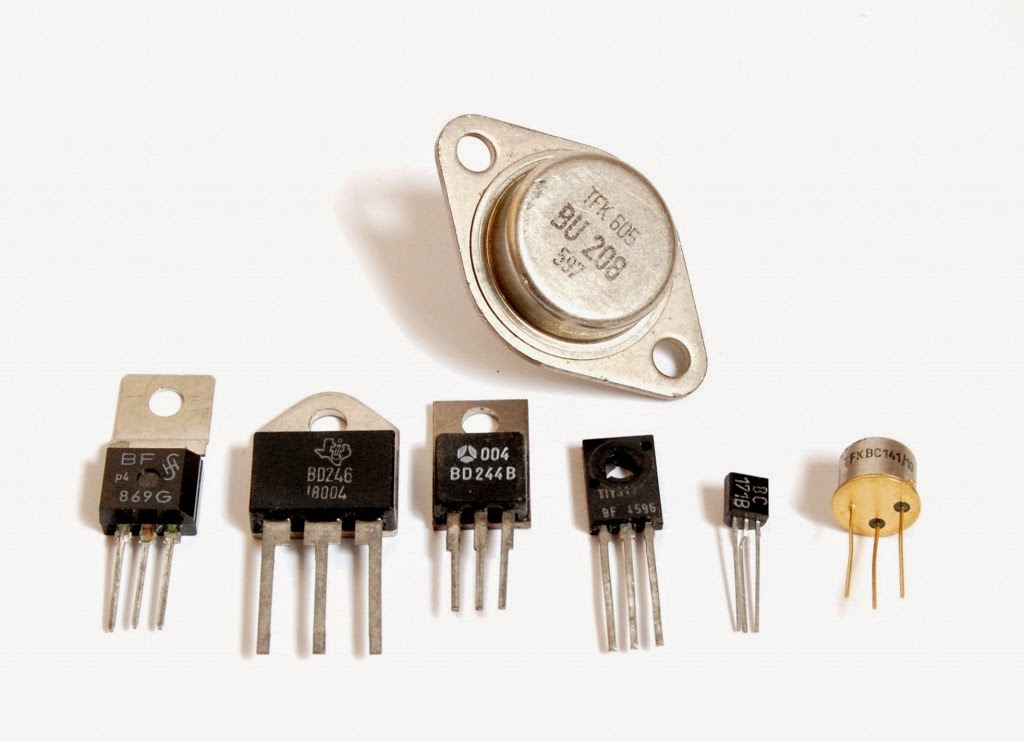

Contoh Gambar Jenis-Jenis Transistor





Transistor kedua yang paling banyak digunakan dari berbagai jenis-jenis transistor yang ada adalah transistor efek medan (FET). Transistor jenis ini sama seperti transistor bipolar yang memiliki tiga kaki. Tiga kaki terminal yang dimiliki oleh transistor efek medan adalah Drain (D), Source (S), dan Gate (G). Transistor efek medan ini atau dikenal pula dengan istilah transistor unipolar memiliki hanya satu buah kutub saja. Sedangkan cara kerja dari transistor efek medan ini adalah mengatur dan mengendalikan aliran elektron dari Source ke Drain melalui tegangan yang diberikan pada Gate. Hal inilah yang membedakan antara fungsi transistor efek medan dengan fungsi transistor bipolar pada penjelasan diatas.
Dari sajian kali ini dapat disimpulkan bahwa antara transistor bipolar dengan transistor efek medan mempunyai perbedaan yang cukup signifikan dalam cara kerja dan fungsinya. Transistor bipolar yang sebagai regulator arus listrik mengatur besar kecilnya arus listrik yang melalui Emiter yang kemudian berlanjut kepada Basis untuk menentukan seberapa besar arus yang diberikan kepadanya. Sedangkan transistor efek medan mengendalikan elektron dari Source ke Drain melalui tegangan yang diberikan pada Gate. Lalu adakah cara termudah untuk mengetahui dan menentukan jenis-jenis transistor? Cara termudahnya adalah dengan menggunakan alat ohmmeter jika anda ingin menentukan suatu jenis transistor. Cukup letakkan kaki negatif dari ohmmeter ke katoda dan kaki positif ke anoda.

Cara mengukur transistor

Cara Mengukur Transistor memang cukup awam dan tidak diketahui oleh banyak orang. Akan tetapi mengetahui cara mengukur sebuah transistor sangatlah penting untuk dilakukan secara rutin. Hal ini bisa digunakan sebagai sebuah indikasi apakah transistor tersebut masih dalam keadaan yang baik dan layak untuk digunakan maupun tidak. Dalam mengukur sebuah transistor kita bisa menggunakan dua macam alat bantu yaitu multimeter analog dan multimeter digital. Cara mengukur transistor dengan menggunakan bantuan alat ini tergolong gampang dan mudah untuk dilakukan. Hasil yang didapatkan pun sangatlah akurat dalam menentukan kelayakan sebuah transistor. Oleh karena itu kedua alat ini menjadi primadona bagi orang-orang yang berkecimpung dalam dunia elektro. Berikut akan dijelaskan bagaimana cara untuk mengukur transistor dengan menggunakan kedua alat tersebut.

Cara mengukur transistor yang pertama adalah dengan menggunakan multimeter analog. Di dalam pengukurang transistor yang menggunakan multimeter analog pun dibedakan menjadi dua macam tipe yaitu Positif-Negatif-Positif (PNP) dan Negatif-Positif-Negatif (NPN). Untuk tipe PNP, langkah pertama yang perlu dilakukan adalah atur posisi saklar pada posisi Ohm x1k atau 10k. Kemudian sambungkan probe merah pada terminal Basis dan probe hitam pada terminal Emitor. Jika jarum bergerak ke kanan maka transmitor dalam keadaan yang layak pakai. Langkah yang terakhir pindahkan probe hitam ke terminal Colector dan jika jarum masih tetap bergerak ke kanan berarti transmitor dalam keadaan baik. Lakukan langkah yang sama untuk tipe NPN. Cukup pindahkan probe hitam ke terminal Basis dan probe merah ke terminal Emitor serta memasukkan probe merah pada terminal Colector.

Sedangkan dalam cara mengukur transistor menggunakan multimeter digital kurang lebih sama dengan multimeter analog. Untuk multimeter digital cara pengukurannya dilakukan secara terbalik dari multimeter analog. Mungkin langkah yang berbeda hanyalah pada langkah awalnya. Jika langkah awal pada transistor analog adalah memposisikan saklar pada posisi Ohm x1k atau 10k, maka multimeter digital adalah mengatur posisi saklar pada posisi dioda (Ohm x1k atau x100k). Pada prinsipnya multimeter digital ini memiliki fungsi untuk mengukur dioda dan resistensi dalam saklar yang sama. Untuk menentukan apakah transistor tersebut masih baik atau tidak, maka tampilan pada multimeter digital harus menunjukan nilai Voltage tertentu. Secara garis besar baik multimeter analog maupun multimeter digital tidak mempunyai perbedaan yang signifikan.

Fungsi Transistor

Fungsi Transistor sangat berpengaruh besar di dalam kinerja rangkaian elektronika. Karena di dalam sirkuit elektronik, komponen transistor berfungsi sebagai jangkar rangkaian. Transistor adalah komponen semi konduktor yang memiliki 3 kaki elektroda, yaitu Basis (B), Colector (C) dan Emitor (E). Dengan adanya 3 kaki elektroda tersebut, tegangan atau arus yang mengalir pada satu kaki akan mengatur arus yang lebih besar untuk melalui 2 terminal lainnya..

 Fungsi lainnya :

• Sebagai penguat amplifier.
• Sebagai pemutus dan penyambung (switching).
• Sebagai pengatur stabilitas tegangan.
• Sebagai peratas arus.
• Dapat menahan sebagian arus yang mengalir.
• Menguatkan arus dalam rangkaian.
• Sebagai pembangkit frekuensi rendah ataupun tinggi.

Jika kita lihat dari susuan semi konduktor, Transistor dibedakan lagi menjadi 2 bagian, yaitu Transistor PNP dan Transistor NPN. Untuk dapat membedakan kedua jenis tersebut, dapat kita lihat dari bentuk arah panah yang terdapat pada kaki emitornya. Pada transistor PNP arah panah akan mengarah ke dalam, sedangkan pada transistor NPN arah panahnya akan mengarah ke luar. Saat ini transistor telah mengalami banyak perkembangan, karena sekarang ini transistor sudah dapat kita gunakan sebagai memory dan dapat memproses sebuah getaran listrik dalam dunia prosesor komputer.

Dengan berkembangnya fungsi transistor, bentuk dari transistor juga telah banyak mengalami perubahan. Salah satunya telah berhasil diciptakan transistor dengan ukuran super kecil yang hanya dalam ukuran nano mikron (transistor yang sudah dikemas di dalam prosesor komputer). Karena bentuk jelajah tegangan kerja dan frekuensi yang sangat besar dan lebar, tidak heran komponen ini banyak digunakan didalam rangkaian elektornika.

Contohnya adalah transistor pada rangkaian analog yang digunakan sebagai amplifier, switch, stabilitas tegangan dan lain sebagainya. Tidak hanya di rangkaian analog, pada rangkaian digital juga terdapat transistor yang berfungsi sebagai saklar karena memiliki kecepatan tinggi dan dapat memproses data dengan sangat akurat.

CARA KERJA TRANSISTOR

Cara Kerja Transistor hampir sama dengan resistor yang mempunyai tipe dasar modern. Tipe dasar modern terbagi menjadi 2, yaitu Bipolar Junction Transistor atau biasa di singkat BJT dan Field Effect Transistor atau FET. BJT dapat bekerja bedasarkan arus inputnya, sedangkan FET bekerja berdasarkan tegangan inputnya.
Dalam dunia elektronika modern, transistor merupakan komponen yang sangat penting terutama dalam rangkaian analog karena fungsinya sebagai penguat. Rangkaian analog terdiri dari pengeras suara, sumber listrik stabil dan penguat sinyal radio.
Tidak hanya rangkaian analog, di dalam rangkaian digital juga terdapat transistor yang digunakan sebagai saklar dengan kecepatan tinggi. Beberapa transistor juga dapat di rangkai sehingga berfungsi sebagai logic gate.
Cara Kerja Transistor cukup menarik untuk dibahas, karena macam dan fungsinya yang unik. Secara harfiah sendiri transistor merupakan gabungan dari dua kata yaitu transfer dan resistor yang dapat diartikan secara bebas sebagai pengalir arus atau pengatur aliran arus. Triode merupakan istilah yang memiliki arti tiga elektroda, dan didalam resistor sendiri memang memiliki tiga elektroda tersebut, yaitu basis atau dasar, emitor atau pemancar dan kolektor atau pengumpul. Transistor dapat mengalirkan arus listrik atau juga menguatkan tegangan dikarenakan memiliki ketiga elektroda tersebut. Fungsi lain dari transistor adalah sebagai saklar pemutus dan penyambung aliran listrik ketika pada dasar atau basis diberikan arus yang sangat besar. untuk cara kerja dari transistor sendiri tergantung dari transistor jenis apa yang digunakan.

Gambar Cara Kerja Transistor

Pada dasarnya transistor ada dua jenis atau tipe dari transistor. Ada transistor BJT atau bipolar junction transistor atau juga lebih dikenal dengan istilah transistor bipolar dan transistor FET atau field effect transistor atau juga lebih dikenal dengan istilah transistor effect. Berikut cara kerja transistor BJT. Sesuai dengan namanya transistor bipolar ( BJT ) menggunakan dua polaritas yang membawa muatan untuk membawa arus listrik pada kanal produksinya. Di dalam transistor bipolar ( BJT ) juga terdapat suatu lapisan pembatas yang dinamakan depletion zone, yang pada akhirnya setiap arus listrik yang akan masuk akan melewati pembatas tersebut dan terbagi karena adanya depletion zone ini.
Transistor effect ( FET ) Sedikit berbeda dengan cara kerja pada transistor bipolar. Dimana pada transistor effect ( FET ) ini hanya menggunakan satu jenis polaritar atau pembawa muatan arus listrik. Hal ini jelas berbeda dengan transistor bipolar yang memiliki dua polaritas pembawa muatan. Untuk transistor effect ( FET ), arus yang masuk tidak akan terbagi menjadi dua aliran seperti pada transistor bipolar. Karena posisi letak depletion zone dari resistor effect terdapat di kedua sisi bukan berada di tengah-tengah. Sebenarnya untuk tipe atau jenis transistor dari BJT dan FET sendiri sama saja fungsinya, yang membedakan adalah dari cara kerja transistornya saja. semoga pembahasan kali ini dapat memberikan manfaat bagi para pembaca.

Transistor sebagai saklar

Transistor Sebagai Saklar, mungkin anda sering mendengar kata itu. Bagi sebagian besar orang kata transistor bukan merupakan hal aneh, namun tidak semua orang mengerti apa itu sebenarnya transistor. Sebagai definisi transistor merupakan bahan yang terbuat dari semi konduktor, biasanya transistor berfungsi untuk menstabilkan fungsi tegangan pada rangkaian elektronik, sebagai penguat, dan sebagai penyambung serta pemutus tegangan. Apabila transistor sendiri difungsikan untuk memutus dan menyambungkan tegangan, maka dapat dikatakan bahwa anda mempergunakan memfungsikan transistor dijadikan sebagai saklar. Karena seperti yang anda tahu bahwa saklar seperti hal nya saklar lampu berfungsi untuk menyalakan dan mematikan lampu. Mungkin anda juga masih bingung kenapa lampu bisa menyala dan mati ketika anda menekan tombol saklar.

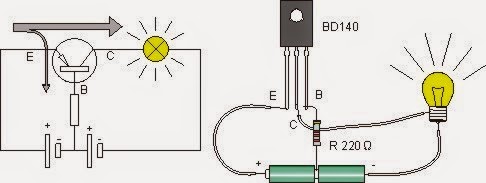

Gambar skema transistor sebagai saklar

Saklar dapat dianalogikan sebagai sebuah kran pada air, dimana fungsi kran air tersebut adalah untuk menghentikan aliran air dari pipa sebagai jalannya air. Ketika kran ditutup seberapa besar pun tekanan yang air berikan untuk mengalir sudah tentu dapat tertahan oleh kran air yang walaupun secara fisik memiliki ukuran yang kecil. Dan ketika kran kembali dibuka sudah tentu air akan kembali mengalir. Begitu juga di dalam sebuah rangkaian elektronik, transistor sebagai saklar juga memiliki fungsi yang mirip dengan kran air yaitu dapat menghentikan aliran listrik pada komponen, dan juga dapat mengalirkan listrik.

Saklar dalam dunia elektronik sendiri sebenarnya ada banyak macam dan jenisnya. Tapi tidak ada salahnya juga bagi anda yang menginginkan menggunakan transistor sebagai saklar. Karena ada kelebihan apabila menggunakan transistor sebagai alat penyambung dan pemutus aliran listrik. Beberapa kelebihan apabila menggunakan transistor adalah transistor cenderung aman digunakan karena tidak akan menimbulkan percikan api ketika digunakan. Bentuknya sangat simpel. Dan juga sudah tentu harganya lebih murah dibanding saklar lainnya. Namun selain kelebihan yang transistor berikan apabila digunakan sebagai saklar, ada juga kekurangan nya dari penggunaan transistor untuk dijadikan saklar. Salah satunya adalah arus yang dapat ditahan oleh transistor cukup kecil, sehingga tidak bisa digunakan pada arus yang sangat besar.



 Demikianlah penjelasan mengenai Transistor

 Semoga bermanfaat guyss :) :)
